PostScriptový ovladač (driver) ve Windows NT4

PostScriptový ovladač (driver) ve Windows NT4

Byly prováděny pokusy s jednoduchým souborem obsahujícím slovo Ahoj, který byl pro každé nastavení PS driveru tisknut do .PS souboru a tento soubor byl dále zkoumán ASCII editorem. Tím bylo možné jednoznačně zjistit, jaký vliv mají konkrétní přepínače v ovladači.

první dialogový box závisí na použitém programu (zde Word 97)

po volbě Vlastnosti následují standardní dialogové boxy, které se nepatrně liší v závislosti na použitém ovladači

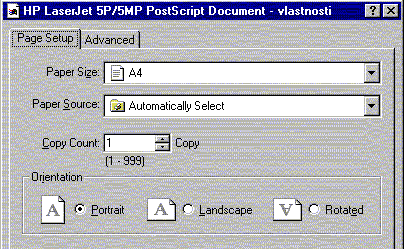

nastavení Paper Size a Orientation se ve výsledném .PS souboru vůbec neprojevilo, narozdíl od nastavení Copy Count, kdy se v souboru objevilo

/#copies 2 def

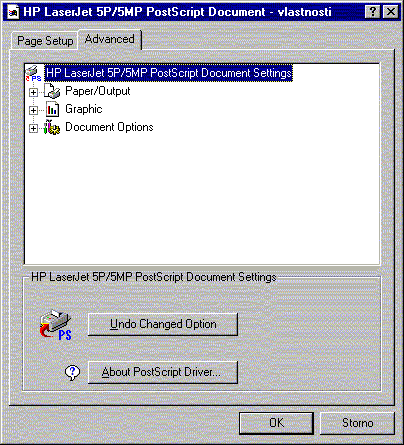

na kartě Advanced lze změnit množství dalších nastavení

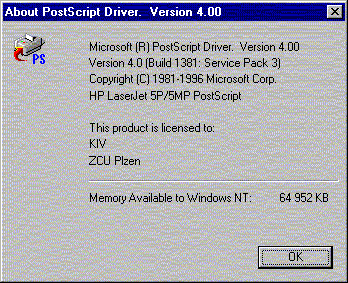

informace o použitém ovladači

v menu Paper/Output lze nastavit totéž, jako na kartě Page Setup

v menu Graphics se nastavuje cílové rozlišení (důležité pro tisk True Type fontů použitých pro malé stupně písma) a celkové zvětšení dokumentu (pozor – zvětšení 200 % zvětší jednak dvakrát výslednou velikost a také dvakrát rozlišení)

na obrázcích je použito písmo Arial 5pt zvětšené na 2000 DPI

rozlišení 300 DPI	rozlišení 600 DPI

rozlišení 300 DPI a zvětšení na 200 %

většina PS změn se nastaví v menu Document Options, které se skládá ze čtyř částí

nabídka Metafile Spooling se využije jen při přímém tisku na sdílené tiskárně (ne tisku do souboru)

nabídka Halftone Color Adjustment se nevyužije pro černobílý tisk, ale pro speciální nastavení při tisku obrázků se stupni šedi nebo barevných tisků

zobrazí se poměrně komplikovaný dialogový box a ukázka barevné (nebo polotónové) škály

v menu Printer Features lze nastavit specifika konkrétního výstupního zařízení – jejich význam je nutno zkoumat v manuálu tiskárny

změna nastavení ovlivní výsledný .PS soubor, např. pro Resolution Enhancement:

Off	%%BeginFeature: *Smoothing None << /PostRenderingEnhance true /PostRenderingEnhanceDetails << /REValue 0 /Type 8 >> >> setpagedevice %%EndFeature
Light	%%BeginFeature: *Smoothing Light << /PostRenderingEnhance true /PostRenderingEnhanceDetails << /REValue 1 /Type 8 >> >> setpagedevice %%EndFeature
Dark	%%BeginFeature: *Smoothing Dark << /PostRenderingEnhance true /PostRenderingEnhanceDetails << /REValue 3 /Type 8 >> >> setpagedevice %%EndFeature

největších změn lze dosáhnout pomocí menu PostScript Options
(zde zobrazené nastavení generuje “čistý” PostScript)

výsledky získané pomocí Mirrored Output a Negative Output

volba Compress bitmaps zkrátí použité bitmapy (i fontů), ale výsledek je stále ASCII soubor

Yes

Encoding 36 /c36 put CD /c36 [13 0 15 13 0 13 15 0 15

<~#64u/%=en<%=f;2(r.!(5N"ca?nbtB?nfA5^_d~>]put

Encoding 75 /c75 put CD /c75 [11 1 15 10 0 9 15 -1 15

Encoding 36 /c36 put CD /c36 [13 0 15 13 0 13 15 0 15

<070007000D800D800D8018C018C018C03FE03FE0603060306030C018C018>]put

Encoding 75 /c75 put CD /c75 [11 1 15 10 0 9 15 -1 15

Page independence <No> a současně Generate Job Control Code <Yes> způsobí vygenerování PostScriptu závislého na zařízení (jednotlivé zapnutí/vypnutí těchto voleb nemělo žádný vliv):

“čistý”

%!PS-Adobe-3.0
%%Title: Microsoft Word - Ahoj.doc

…

showpage
PageSV restore
%%Trailer

závislý

ß %-12345X@PJL JOB
@PJL SET RESOLUTION = 300
@PJL ENTER LANGUAGE = POSTSCRIPT

%!PS-Adobe-3.0
%%Title: Microsoft Word - Ahoj.doc

…

PageSV restore
showpage
%%Trailer

ß %-12345X@PJL EOJ
ß %-12345X

příkazy Send CTRL-D Before Each Job a Send CTRL-D After Each Job neměly žádný efekt (Ctrl-D, tj. 04 se ve výsledném souboru neobjevilo)

Shrnutí pokusů

PostScriptový ovladač nabízí množství možností, ovšem pouze některé z nich mají praktický význam a pouze některé z nich skutečně fungují nebo fungují tak, jak by se dalo očekávat
mezi ty, které je dobré v praxi znát, patří:

Resolution – projeví se při tisku obrázků (a malých písem) a je dobré nastavit největší možné rozlišení

Mirrored Output – zrcadlový tisk, který se občas používá při tisku na blány

Compress bitmaps – významně zkrátí délku .PS souboru, zejména pokud obsahuje obrázky (tento dokument tisknutý z Wordu 97 do .PS měl 4 803 981 B nekomprimovaný a 1 798 100 B komprimovaný)

Page Independence společně s Generate Job Control Code – pokud nemá být .PS soubor určen k okamžitému vytištění, je vhodné tyto přepínače nastavit na generování “čistého” PostScriptu – ušetří to starosti při případném dalším zpracování .PS souboru

Ukázka konverze písma True Type (Arial) do PostScriptu v závislosti na stupni písma

rozlišení tisku bylo 600 DPI a obrázek je zvětšen na 2000 DPI
do stupně 8 včetně se znak konvertuje jako bitmapa
od stupně 9 jako vektorové písmo


stupeň: 5	6	7	8	9

bitmapové písmo – Type 3

vektorové písmo – Type 1

%%BeginFont: Arial042
10 dict dup begin
/FontType 3 def
/FontMatrix [1 42 div 0 0 1 42 div 0 0] def
/FontBBox [-11 -38 42 16] def
/Encoding 256 array def
0 1 255 {Encoding exch /.notdef put} for
/BuildGlyph {0 begin
exch /CD get exch get /CI exch def
CI 0 get 0 CI 1 4 getinterval aload pop setcachedevice
CI 5 get CI 6 get true
[1 0 0 -1 0 0] dup 4 CI 7 get put dup 5 CI 8 get put
CI 9 get imagemask end}def
/BuildGlyph load 0 5 dict put
/BuildChar {1 index /Encoding get exch get
1 index /BuildGlyph get exec} bind def
/CD 256 dict def
CD /.notdef[.24 0 0 0 0 1 1 0 0 {<>}]put
Encoding 36 /c36 put CD /c36 [28 0 30 27 0 27 30 0 30
<~!"Ju/!$;1@!$;1@!'bu6!'>]2!'>]2!.2K]!-,dS!:etI!8uc8!8uc8!
T<GI!PiXS"2K-]"2K-]"+W?2#Cno:#QO]%&-)V/&-)V/&-)V/*WQ]N*WQ]
N49,V:49,V:49,V:GQ7i]GQ7i]p](ESn,NLI~>]put
end
/Arial042 exch definefont pop
%%EndFont

%%BeginFont: Arial083
%!FontType1-1.0: Arial083
% Copyright (c) 1993 Microsoft Corporation.
11 dict begin
/FontInfo 8 dict dup begin
/FullName (Monotype:Arial_Regular:Version_1_*Microsoft*)def
/FamilyName (Arial) def
/Weight (Medium) def
/ItalicAngle 0 def
/isFixedPitch false def
/UnderlinePosition -217 def
/UnderlineThickness 150 def
end def
/FontName /Arial083 def
/PaintType 0 def
/FontType 1 def
/FontMatrix [1 2048 div 0 0 1 2048 div 0 0] def
/FontBBox{-504 -446 2050 1900}def
/Encoding 256 array 254 EA
255 1 255 {1 index exch /.notdef put} for
def currentdict end
currentfile eexec
9E67EDC6F33ED52DDB54288D663369F8878B525F6C

zde je vypuštěn popis fontu

0000000000000000000000000000000000000000
cleartomark
%%EndFont

Zpět na domácí stránku

Zpět na stránku průzkumů

Poslední změna: 14. 6. 1999
Počet přístupů od 14. 6. 1999:
Pavel Herout
